Майже кожен інженер чи майстер-ремонтник, стикаючись з конструюванням чи ремонтом механізмів, розуміє важливість правильного вибору матеріалів, особливо якщо йдеться про елементи, що зазнають постійних, циклічних навантажень та деформацій.

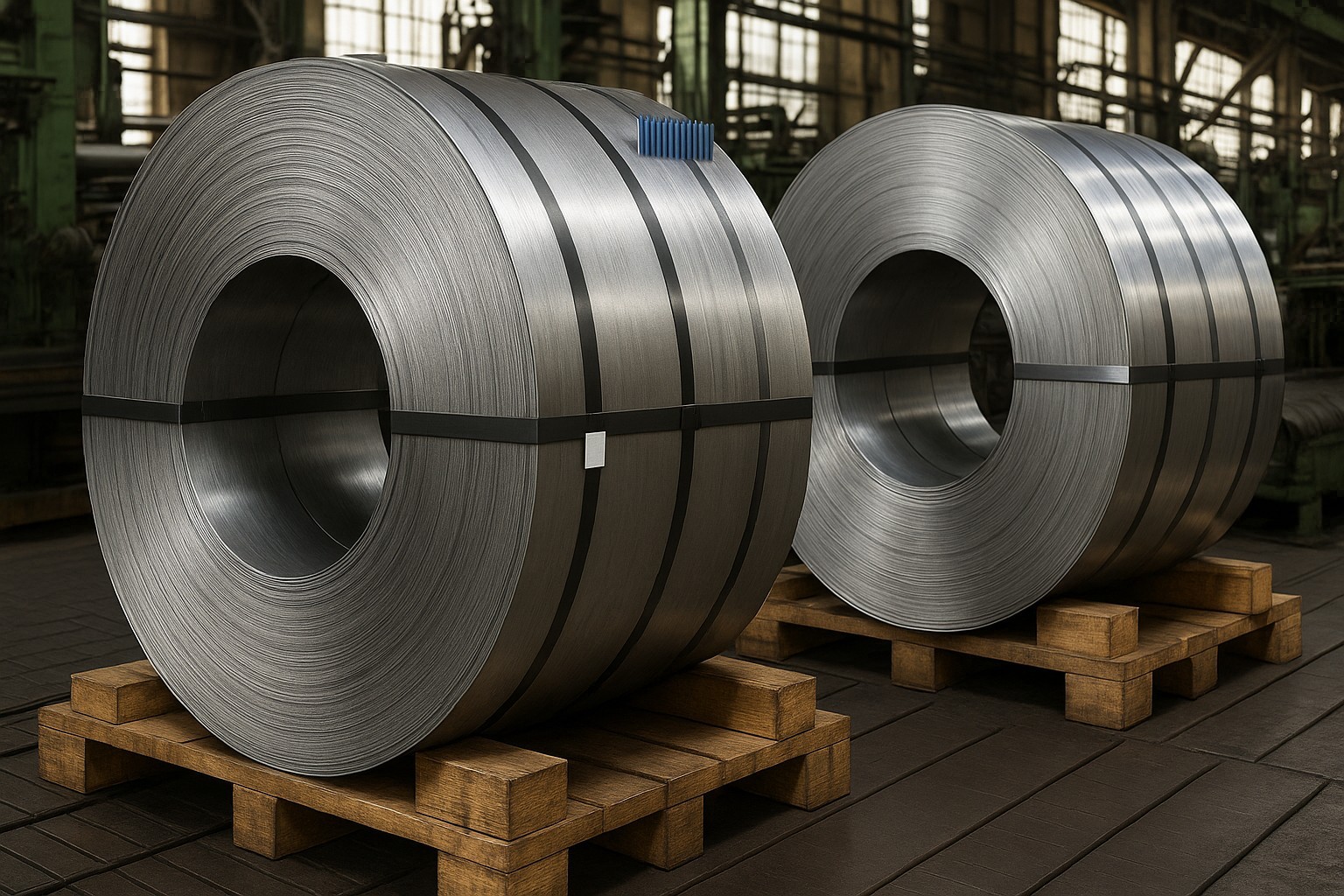

Серед металів з унікальними пружними властивостями особливу увагу варто приділити саме сталевій пружинній стрічці. Це не просто шматок металу, а результат передових технологій металургії та обробки, який здатен витримувати мільйони циклів навантажень без втрати своїх функціональних характеристик та пружності.
Як працює пружність сталевої стрічки на мікрорівні?
Секрет видатної пружності сталевої стрічки приховується не лише в її хімічному складі, а й у спеціальній термічній обробці, яка застосовується після прокату. Цей процес, що включає загартування та подальший відпуск, дозволяє сформувати у металі особливу мікроструктуру – мартенсит або бейніт, які й забезпечують високу межу плинності та витривалості.
Межа плинності (Re або Rp0.2) – це та точка, після якої матеріал починає пластично деформуватися, тобто не повертається до початкової форми після зняття навантаження. Для пружинних сталей цей показник є критично важливим, адже пружність полягає саме в здатності матеріалу повністю відновлювати свою форму.
Межа витривалості (втоми) (σw або σr) – це максимальне циклічне напруження, яке матеріал може витримувати необмежену кількість разів без руйнування. Пружини постійно працюють під циклічними навантаженнями, тому висока стійкість до втоми є ключовою характеристикою якісної пружинної стрічки. Цей показник досягається завдяки точному контролю над мікроструктурою металу, де атоми займають оптимальне положення, забезпечуючи максимальну стійкість до зовнішніх впливів та запобігаючи розвитку мікротріщин.
Саме ця комбінація властивостей робить пружинну стрічку ідеальним рішенням для багатьох механічних та будівельних конструкцій, де необхідна надійність і довговічність під динамічними навантаженнями.
На що звернути увагу під час вибору пружинної сталевої стрічки?
Вибір пружинної сталевої стрічки – це відповідальний процес, який визначається вимогами до кінцевого виробу та умовами його експлуатації. Ось ключові критерії, на які слід звернути увагу:
- Марка сталі: Це фундаментальний параметр, що визначає основні механічні властивості стрічки. Найчастіше застосовують такі марки:
- 65Г: Високовуглецева сталь, що характеризується хорошою пружністю та твердістю після термічної обробки. Підходить для пружин загального призначення, ресор, шайб.
- 70: Аналогічна 65Г, але з дещо більшим вмістом вуглецю, що може надавати їй вищої твердості. Застосовується для пружин, що працюють у складніших умовах.
- 60С2А: Хромокремнієва сталь, відмінно зарекомендувала себе для пружин, що працюють при високих навантаженнях та температурі, а також мають підвищену стійкість до втоми. Часто використовується в автомобільній промисловості.
- 50ХФА: Хромованадієва сталь, що володіє високою пружністю, міцністю та стійкістю до релаксації напружень (зменшення напружень з часом). Ідеальна для відповідальних пружин, що працюють при значних деформаціях.
- Додаткові марки: Для специфічних умов (наприклад, корозійностійкі пружини) можуть використовуватися нержавіючі пружинні сталі, такі як 12Х18Н10Т (для агресивних середовищ) або 08Х18Н10Т (для більш м’яких умов), які також проходять спеціальну обробку для досягнення пружних властивостей.
- Товщина та ширина: Ці геометричні параметри безпосередньо впливають на жорсткість пружини, її несучу здатність та здатність до деформації. Товстіша стрічка забезпечить більшу жорсткість та витримає вищі навантаження, тоді як тонша буде більш гнучкою. Ширина стрічки також впливає на опір вигину та загальну жорсткість елемента.
- Тип поверхні та точність прокату: Якість поверхні є критично важливою. Наявність подряпин, окалини або інших дефектів може стати концентратором напружень і призвести до передчасного руйнування пружини через втому. Пружинна стрічка повинна мати гладку, чисту поверхню без видимих дефектів. Точність прокату гарантує рівномірність товщини по всій довжині стрічки, що є запорукою стабільної роботи пружинного елемента та його довговічності.
Таблиця: Властивості поширених марок пружинних сталей (розширено)
| Марка сталі | Хімічний склад (ключові елементи) | Межа міцності, МПа | Межа плинності, МПа | Стійкість до втоми | Застосування | Особливості |
| 65Г | C (0.6-0.7%), Mn (0.9-1.2%) | 1200-1600 | 900-1200 | Висока | Пружини загального призначення (плоскі, спіральні), ресори, фіксатори, ножі, диски тертя. | Одна з найпоширеніших пружинних сталей завдяки хорошому балансу пружності, міцності та доступності. Добре загартовується, але має помірну стійкість до корозії. |
| 70 | C (0.67-0.75%), Mn (0.5-0.8%) | 1400-1700 | 1000-1300 | Дуже висока | Клапанні пружини, автомобільні деталі, пружини для годинників, вимірювальних приладів. | Високовуглецева сталь, що забезпечує високу міцність та твердість. Підходить для пружин, що працюють під високими циклічними навантаженнями. |
| 60С2А | C (0.57-0.65%), Si (1.5-2.0%), Mn (0.6-0.9%), Cr (0.2-0.4%) | 1300-1600 | 1000-1250 | Підвищена | Пружини для високонавантажених конструкцій, що працюють при підвищених температурах (до 250°C), ресори вантажних автомобілів, важкі пружини. | Кремній збільшує пружність і міцність, а також стійкість до релаксації напружень. Хром покращує прогартовуваність. Висока стійкість до втоми. |
| 50ХФА | C (0.46-0.54%), Cr (0.7-1.0%), V (0.1-0.2%) | 1250-1550 | 950-1200 | Висока | Елементи механізмів з підвищеними вимогами до пружності та стійкості до релаксації, пружини, що працюють при змінних навантаженнях. | Ванадій покращує дрібнозернистість та підвищує опір втомі, а також стійкість до відпуску. Добре обробляється. |
| 12Х18Н10Т | Cr (17-19%), Ni (9-11%), Ti (0.5-0.7%) | 550-650 | 250-350 | Середня | Пружини та елементи, що працюють в агресивних корозійних середовищах, в харчовій та хімічній промисловості. | Нержавіюча сталь. Пружні властивості досягаються холодною деформацією. Важлива стійкість до міжкристалітної корозії. |
Примітка: Наведені значення є орієнтовними і можуть відрізнятися залежно від конкретної термічної обробки та стандарту виробництва.
Застосування сталевої пружинної стрічки у сучасному світі
Універсальність та унікальні властивості пружинної стрічки зумовлюють її широке застосування в різноманітних сферах промисловості та побуту:
- Автомобілебудування: Від найдрібніших клапанних пружин у двигунах, що забезпечують точність роботи, до фіксаторів, пружин у механізмах сидінь та елементів амортизаторів, що гарантують комфорт і безпеку руху. Також використовується у гальмівних системах та механізмах зчеплення.
- Електроніка та точне приладобудування: Незамінна для виготовлення контактів, затискачів, реле, пружинних механізмів у кнопках та перемикачах, а також у вимірювальних приладах, де потрібна висока точність та довговічність.
- Будівництво та архітектура: Застосовується в демпфуючих елементах для поглинання вібрацій, компенсаційних з’єднаннях, що дозволяють конструкціям адаптуватися до температурних розширень, а також у механізмах віконних та дверних систем.
- Побутова техніка: Компоненти пральних машин, холодильників, пилососів, мікрохвильових печей – скрізь, де є пружинні механізми, кріплення або елементи з функцією повернення до початкового стану.
- Промислове обладнання: Широко використовується у верстатобудуванні, у виробництві промислових роботів, конвеєрних систем, а також у різноманітних затискних пристроях та механізмах подачі.
- Інструментальна промисловість: Виготовлення вимірювальних інструментів, ручних інструментів (наприклад, щипців, ножиць), де необхідні пружні властивості.
Де знайти якісну пружинну стрічку?
Для якісної реалізації будь-яких проєктів – чи то виробництво, чи ремонт – важливо знайти надійного постачальника металопрокату. Якість матеріалу безпосередньо впливає на довговічність, безпеку та функціональність кінцевого виробу. Тим, хто планує використовувати стрічку пружинну або інші метали в своїх роботах, настійно рекомендую ознайомитись із пропозиціями на сайті компанії Артик Стиль https://tsw.com.ua/product-category/chernaja-stal/provoloka/provoloka-pruzhinnaja/ . Це перевірений постачальник металів, що пропонує широкий асортимент продукції, яка відповідає найсучаснішим стандартам якості, забезпечуючи надійність ваших конструкцій.
Вибираючи правильну сталеву пружинну стрічку, ви робите не просто покупку, а стратегічну інвестицію в довговічність, надійність та безперебійну роботу ваших конструкцій. Адже саме ретельний вибір матеріалів та увага до деталей визначають успіх усієї справи!
