Коли мова заходить про трубопроводи, харчове обладнання чи промислове виробництво, нержавіючий фланець ГОСТ 12820 — це одна з тих деталей, без яких система просто не запрацює. Знаю це не з книжок, а з особистого досвіду, адже з такими фланцями я працюю вже понад двадцять років.
У цій статті хочу поділитися не лише сухими цифрами та стандартами, а й реальними історіями та виробничими випадками, які допоможуть краще зрозуміти, для чого потрібні ці фланці та чому вибір матеріалу та дотримання ГОСТу настільки важливі.

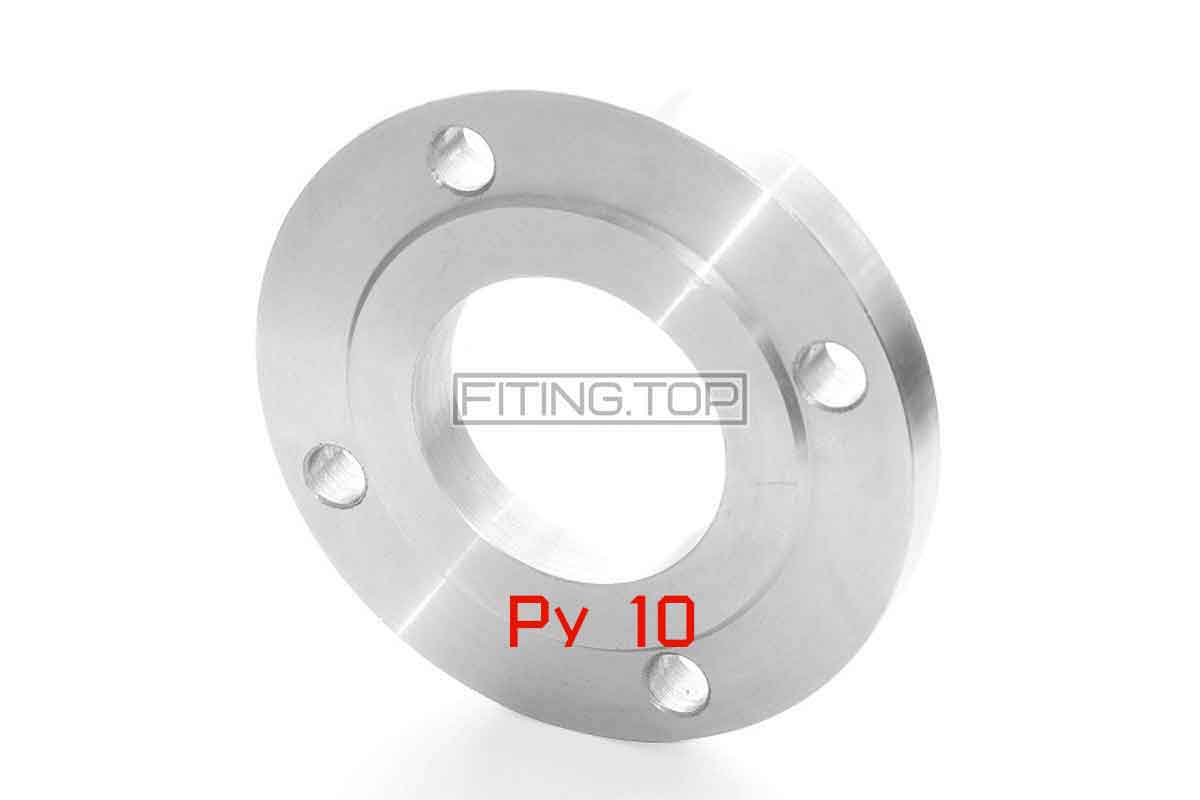

Що таке нержавіючий фланець за ГОСТ 12820 і чому він затребуваний
Фланець — це з’єднувальний елемент, який дозволяє швидко й герметично стикувати труби, арматуру, клапани та інше обладнання. ГОСТ 12820 регламентує параметри плоских фланців, що широко застосовуються в різних галузях — від харчової та фармацевтичної до хімічної та нафтогазової.
Найважливіше, що фланець повинен витримувати як механічні навантаження, так і дію агресивних середовищ чи високих температур. А в харчовій промисловості додається ще один фактор — гігієна. Саме тому найчастіше використовують нержавіючу сталь марок AISI 304 і AISI 316. Перша — універсальна, стійка до корозії у звичайних умовах. Друга — більш витривала, з молібденом у складі, який захищає від дії солей та лугів.
ГОСТ 12820 чітко визначає діаметр, товщину, розташування та кількість отворів під болти. Здавалося б, дрібниці, але навіть невеликий перекіс під час монтажу може призвести до протікання або швидкого зносу ущільнювачів.
Чому саме нержавійка і ГОСТ 12820 — мій досвід
Кілька років тому на одному молокозаводі в Харкові ми мали проблему: фланці з вуглецевої сталі швидко втрачали зовнішній вигляд і вкривалися іржею в місцях стикування. Перехід на нержавіючий фланець за ГОСТ 12820 з AISI 316 вирішив питання назавжди. Іржі не стало, техобслуговування спростилося, а санітарні норми почали виконуватися значно краще.
Коли я проектую пивоварне обладнання, завжди враховую точність розмірів і якість поверхні. Наприклад, у системах із кламповими з’єднаннями або молочними муфтами важливо, щоб площина фланця була ідеально рівною. Інакше під час CIP-мийки (очистки на місці) герметичність буде під загрозою.
Технічні параметри та їхній вплив на вибір
Фланці за ГОСТ 12820 мають широкий діапазон характеристик. Найважливіші з них:
- Діаметр умовного проходу (ДУ): від 15 мм до 2000 мм. Чим більший розмір, тим масивніший і товстіший фланець.
- Отвори під кріплення: діаметр і кількість строго регламентовані стандартом для сумісності з іншими вузлами.
- Товщина фланця: залежить від класу тиску (PN), який коливається від PN6 до PN40 і вище.
- Марка сталі: AISI 304 — «робоча конячка» у звичайних умовах, AISI 316 — для агресивних середовищ, AISI 321 — для високотемпературних процесів.
З практики скажу: спроби зекономити й використати фланці з меншою товщиною, ніж передбачено ГОСТом, обертаються проблемами. Такі з’єднання швидше зношуються й створюють ризик аварійних ситуацій. Тому стандарт — це не формальність, а реальна гарантія безпеки.
Особливості експлуатації у реальних умовах
На одному заводі з виробництва молочних продуктів обладнання постійно переживало перепади температур: від мінусових під час мийки до +90 °C у виробничому циклі. Завдяки використанню нержавіючих фланців ГОСТ 12820 з AISI 304 та силіконових ущільнювачів вдалося забезпечити тривалу роботу без замін.
Інший приклад — хімічне виробництво. Там ми застосували AISI 316L з низьким вмістом вуглецю, щоб уникнути міжкристалітної корозії під час зварювання. Саме такі дрібниці визначають, наскільки надійною буде система.
Окремо наголошу: правильна затяжка болтів і контроль стану ущільнювачів — це половина успіху в експлуатації. Навіть найкращий фланець не витримає халатного монтажу.
Порівняння з іншими стандартами та матеріалами
Часто трапляються фланці за стандартами DIN чи ANSI. Вони також якісні, але не завжди сумісні з нашим обладнанням. Був випадок, коли довелося переробляти вузли через невідповідність отворів під болти. Це обійшлося дорого і затягнуло запуск виробництва.
Щодо матеріалів: так, вуглецева сталь дешевша. Але в харчовій галузі вона практично не використовується — іржа й проблеми з санітарними нормами зводять усю економію нанівець. Нержавійка ж гарантує і довговічність, і чистоту процесів.
Висновки і рекомендації
Нержавіючий фланець за ГОСТ 12820 — це не просто металева шайба з отворами, а ключовий елемент у будь-якому трубопроводі. Він відповідає за безпеку, герметичність і довговічність обладнання.
Мої поради для колег і тих, хто тільки починає працювати з трубопровідними системами:
- завжди підбирайте марку сталі під конкретні умови експлуатації;
- звертайте увагу на клас тиску й товщину фланця;
- не ігноруйте якість поверхні — особливо в харчовій промисловості;
- дотримуйтесь правильної послідовності монтажу.
Коли бачиш систему в цілому, а не окремо фланець чи трубу, тоді й результат буде надійним на роки.
